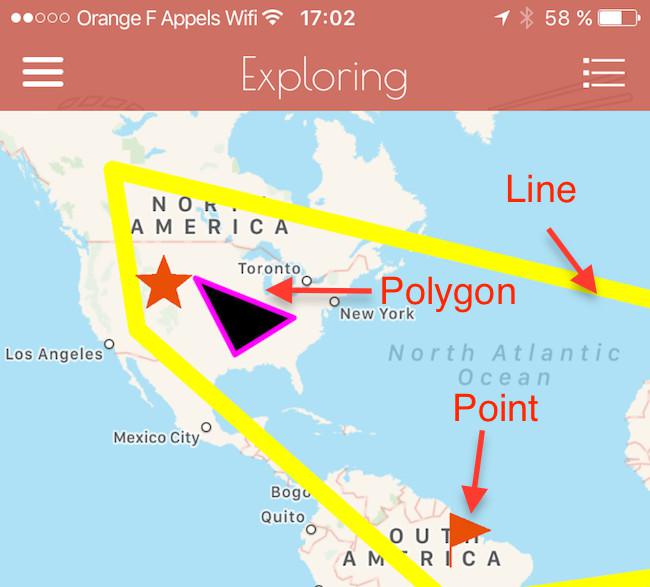

A seção Mapas pode exibir as seguintes geometrias:

  • Pontos
  • Linhas
  • Polígonos
Os pontos podem ser criados usando a função CMS ou podem ser importados usando um arquivo KML.
As linhas e os polígonos são criados carregando um arquivo KML na seção mapa.


1

Estrutura do KML

Se você não tiver conhecimentos de programação, recomendamos que você use o Google Maps para criar seu arquivo KML. Com o Google Maps, você pode criar facilmente pontos e linhas.
Tenha em atenção que a seção Mapa não suporta a formatação aplicada às suas geometrias no Google Maps. Por exemplo, se você escolher uma cor para uma linha, essa cor não será interpretada pela seção mapa.

Se você tiver conhecimentos de programação, você pode criar um arquivo KML onde as seguintes propriedades serão interpretadas pela seção mapa:

  • Espessura da linha
  • Cor da linha
  • Cor da linha do polígono
  • Espessura da linha do polígono
  • Cor interna do polígono
Aqui estão alguns exemplos de código com a estrutura KML que você deve seguir para que essas propriedades sejam exibidas no seu mapa.


<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Document>
    <Placemark>
      <name>Line</name>
      <Style>
        <LineStyle>
          <width>10</width>
          <color>ff00ffff</color>
        </LineStyle>
      </Style>
      <LineString>
        <tessellate>1</tessellate>
       <coordinates>
          8.9648438,42.1634034,0.0
          -4.3945312,39.6395376,0.0 -117.5976562,57.4212944,0.0
          -112.6757812,36.3151251,0.0
          -50.9765625,-15.2841851,0.0
          24.2578125,-4.5654736,0.0
          133.4179688,-22.268764,0.0
          101.953125,36.7388841,0.0
          39.7265625,58.9953112,0.0
          -1.7578125,52.8027614,0.0
          9.2175293,42.2366519,0.0
        </coordinates>
      </LineString>
    </Placemark>
    <Placemark>
        <name>Polygon</name>
        <Style>
          <LineStyle>
            <width>3</width>
            <color>ffff00ff</color>
          </LineStyle>
          <PolyStyle>
            <color>ff000000</color>
          </PolyStyle>
        </Style>
        <Polygon>
            <tessellate>1</tessellate>
            <outerBoundaryIs>
                <LinearRing>
                    <coordinates>
                        -101.2703028084182,44.03484070243132,0
                        -93.50548036075496,32.23807715431979,0
                        -81.86615113861016,38.17061241766041,0
                        -101.2703028084182,44.03484070243132,0
                    </coordinates>
                </LinearRing>
            </outerBoundaryIs>
        </Polygon>
    </Placemark>
  </Document>
</kml>


2

Importando a sua linha ou polígono

Quando você adiciona uma seção mapa, você deve escolher entre usar o CMS ou um plugin externo

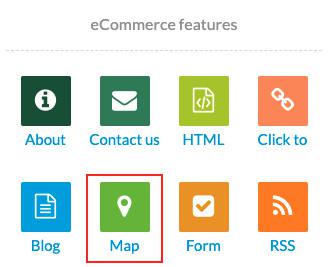

Fonte CMS
Se você escolher uma seção CMS Mapa, você pode carregar um arquivo KML para exibir linhas e polígonos.
Acesse a aba da seção Configurações e faça o carregue o seu ficheiro arquivo em "Rotas"

Você beneficia de uma vantagem poderosa de poder adicionar metadados ao seus pontos, graças às várias opções fornecidas pelo CMS. Pode também exibir outras geometrias com a importação de arquivos.

Nota: se carregar um ficheiro KML que contenha pontos, linhas e polígonos na área "Rota" da seção, todas as geometrias serão apresentadas no mapa, pontos incluídos.

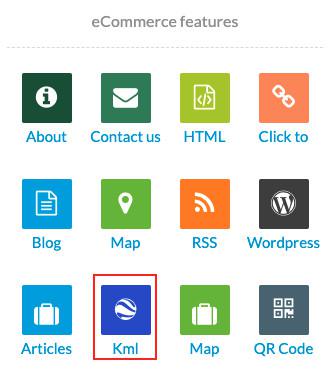

Fonte externa

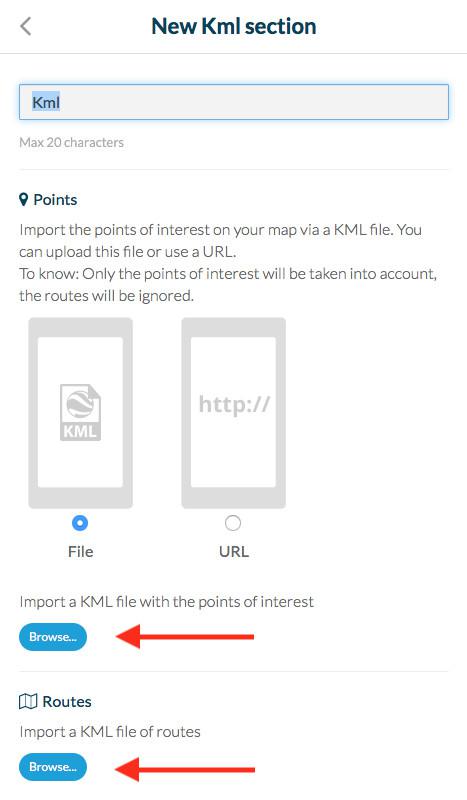

Se você escolher KML, terá que carregar 2 arquivos para que a seção mapa funcione corretamente:

  • 1 ficheiro KML  (ou fonte URL) com os pontos. Fornecer o arquivo de pontos é obrigatório para que a seção funcione
  • 1 ficheiro KML com linhas e polígonos
Nota: se você carregar um arquivo KML que contenha pontos, linhas e polígonos na área "Pontos" da seção, somente pontos serão exibidos no mapa.
Pelo contrário, se você carregar um arquivo KML que contém pontos, linhas e polígonos na área "Rota" da seção, todas as geometrias serão exibidas no mapa.
